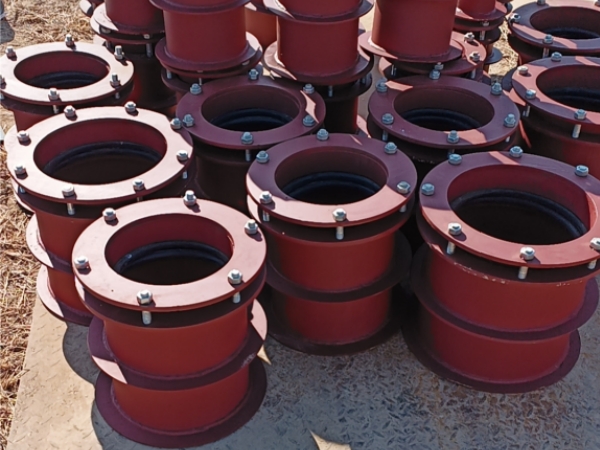

剛性防水套管是一種常用的管道配件，在建筑工程中應用廣泛。以下是關于剛性防水套管的全攻略：

基本信息

• 別稱：剛套管。
• 適用場景：一般用于水池防止水從側壁漏出，適用于管道穿墻處不承受管道振動和伸縮變形的構（建）筑物，如管道穿越鐵路、馬道等需要穿墻的地方，以及對環境有要求的場所，如高溫、低溫、火災等。對于有抗震設防要求的地區，采用剛性防水套管時，應在進入池壁或建筑物外墻的管道附近設置柔性連接。
• 分類：分為A型剛性防水套管、B型剛性防水套管、C型剛性防水套管，A型適用于鋼管，C型、B型適用于鑄鐵管和球墨鑄鐵管，但尺寸應根據不同的管材類型、材質和壁厚進行調整。

特點

• 材質與性能：多采用塑料材料或者金屬材料制成，具有較強的剛性和耐壓能力，在面對較大的壓力和沖擊時能保持形狀不變。
• 安裝方式：一般采用固定安裝的方式，通過螺絲、焊接或者夾持等方式將套管固定在所需位置，保證了套管的位置穩定和不易移動。
• 使用壽命：因其材料的特性和固定的安裝方式，使用壽命較長，一般能夠達到10年以上。

制作方法

1. 材料選擇：主要由翼環和鋼管焊接制成。防水套管材料一般采用無縫鋼管或焊接鋼管；翼環所需鋼板厚度為8 - 10mm，止水翼環采用不小于5mm的鋼板；在特定要求的環境中，如需要耐腐蝕，可采用不銹鋼材質（如304、316等）。
2. 下料：根據設計施工圖和土建施工圖，確定水池或外墻的壁厚。使用卷尺測量鋼管尺寸，并在切割機上進行切割，切口表面應平整，無裂紋、毛刺、凹凸等缺陷，且切口平面應垂直于管道軸線。
3. 制作翼環：將鋼板加工成翼環，翼環的寬度一般為5厘米。焊接時采用雙面全焊，確保焊縫飽滿，無氣孔和咬邊。
4. 組裝與焊接：將加工好的翼環焊接在鋼管上，形成帶翼環的剛性防水套管。
5. 預埋與安裝：根據施工圖對套管的平面位置和標高進行校核，確認無誤后預埋加工好的剛性防水套管。預埋套管的直徑應比已安裝管道的直徑大兩級，以防止管道穿越時損壞防水套管。為防止套管在土建施工中移動，預埋套管應牢固焊接在結構鋼筋上，套管長度應與外墻厚度一致。
6. 清理與保護：在確認套管的安裝位置和標高符合有關規定后，應及時加以保護，以備后續管道安裝使用。

安裝步驟

1. 確定預埋施工方案：安裝前應熟悉建筑物的實際情況，根據現場實際地理位置進行定位，標出每個安裝點，并繪制管道填埋預埋填充圖。
2. 施工檢查：施工檢測過程將直接影響剛性防水套管的使用效果，主要集中在防水密封上。不僅要仔細觀察剛性防水套管本身的嚴密性，還要對焊接部位的防漏工作進行檢測，經常進行多次灌水、沖洗檢測程序。
3. 正式安裝：以上兩道工序確認無誤后，方可正式施工安裝作業。這時要結合建筑物的三維圖紙、面結構圖紙、排水平面圖紙以及工程大樣圖一起參考，確定長度的剛性防水套管應按相關圖紙標準制造和安裝。

注意事項

• 墻體要求：剛性防水套管預埋的墻體必須是混凝土墻，如果不是應將局部改為混凝土，混凝土墻厚度不應小于200mm，否則墻的一側或兩側需要加厚，加厚部分的直徑應至少比翼環直徑大20mm。
• 焊接要求：套管端口及翼環打磨均勻，不允許有飛邊毛刺；套管與翼環應雙面焊接，焊口位置焊縫均勻飽滿，不得有漏焊現象。
• 防銹處理：預制完成后套管內壁刷防銹漆兩道；翼環及鋼套管加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。
