給排水工程的主要作用體現在將城區內的生活污水、工業廢水和天然降水及時有效地排除，避免污水和暴雨積水對城市造成嚴重危害，同時實現對污水回收及凈化再生的作用，確保水資源正常循環利用。由此可見，一套科學有效地給排水系統在城市的合理配置，將會對城市投資環境進行極大改善，并增強城市核心競爭力。從目前城市建設的現狀來看，給水不足、排水不暢已經嚴重影響到城市的形象及市民的生活，基于此，相關部門及施工企業需要從根本出發，對給排水問題進行有效解決，防水套管作為給排水工程施工的重要技術，該技術的應用不僅能夠提高給排水工程施工的整體質量，還能為城市發展提供強有力的保障。

一、防水套管的概況

防水套管又叫穿墻套管，穿墻管。柔性防水套管一般適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物，套管部分加工完成后，在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。防水套管分為剛性防水套管和柔性防水套管。兩者主要是使用的地方不一樣，柔性防水套管主要用在人防墻，水池等要求很高的地方，剛性防水套管一般用在地下室等管道需穿管道地位置。

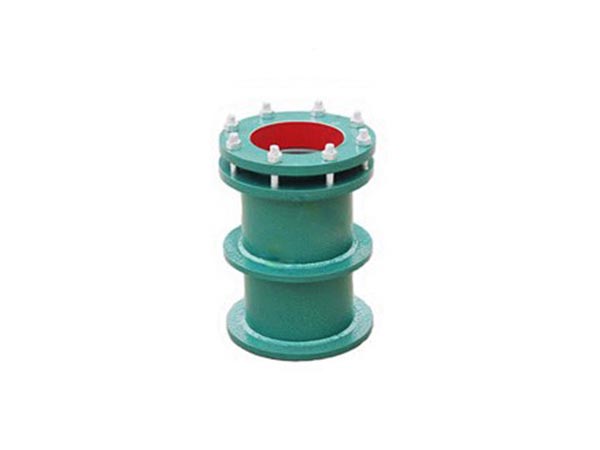

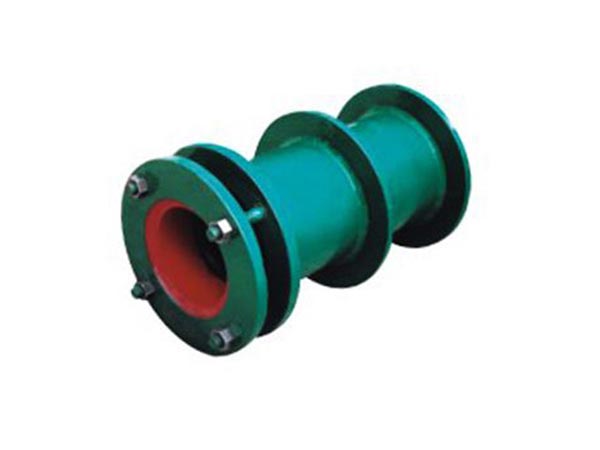

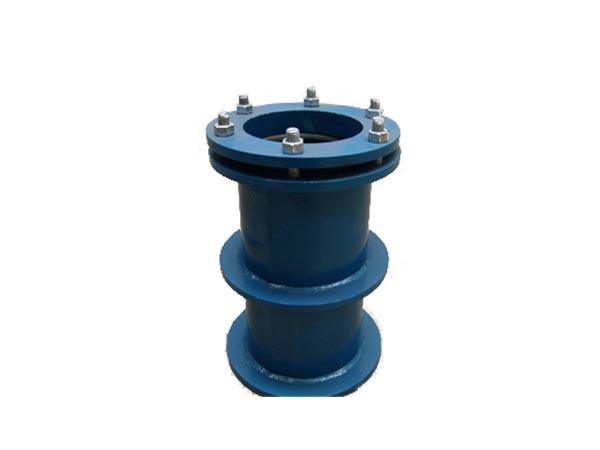

防水套管按照結構形式可分為柔性防水套管、剛性防水套管和剛性防水翼環三種類型。柔性防水套管一般用于水池上各種水泵的進水口，在安裝完成后允許有少量的變形，柔性防水套管露出外墻體有一翼環，翼環與外墻之間的縫隙用柔性填縫料填充，套管中部有一翼環，內墻側翼盤通過螺母，螺柱與法蘭盤連接，法蘭壓蓋壓緊防水。套管與穿墻管道之間的縫隙采用擋圈、密封圈及柔性填料填充;而剛性防水套管常常用于地下室外墻和水池上，這類地方需要有管道的穿墻，有利于墻體的防水;剛性防水套管時鋼管外加翼環，裝于墻內，用于一般管道穿墻，利于墻體的防水。

在選擇防水套管時，如果考慮墻體兩面的防水性能，優先選用柔性防水套管，如果僅僅考慮管道的穿墻，不考慮穿墻后，墻體兩面的防水性能以及管道的位移變形，就可以選擇剛性防水套管。

二、建筑給排水工程中防水套管施工工藝

不同防水套管的選用，其經濟性也有所不同。在工程應用中，要根據實際情況，進行全面的技術、經濟比較，合理選用適合不同工程部位的防水套管類型，做好防水套管的安裝質量控制，消除滲漏隱患，才能有效避免弊病的發生，使工程取得更好的經濟效益，確保建筑的良好使用功能。

1、剛性防水套管

剛性防水套管是鋼管外加翼環(鋼板做的環形套在鋼管上)，裝于墻內(多為混凝土墻)，用于一般管道穿墻，利于墻體的防水，而柔性防水套管除了外部翼環，內部還有檔圈之類的，法蘭內絲，有成套賣的，也可自己加工，用于有減震需要的管路，如和水泵連接的管道穿墻時。施工準備→下料→除銹、防腐→按照設計要求的幾何尺寸，找準位置，安裝定位→做好套管的固定和封堵工作→管道安裝→管道與套管之間的縫隙處理→潮濕養護。

在管道之間的縫隙處理時，一定要控制質量，避免出現滲漏，監理人員要做好這個位置的驗收工作，以保證施工質量。在施工中可以首先填打油麻，其長度控制為套管長度的1/3，再用捻鑿將石棉水泥嵌填打實，對用于飲用水池的防水套管在迎水面嵌填無毒密封膏。

2、柔性防水套管

柔性防水套管是適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物的五金管件，一般生產企業是根據建筑科學研究院研制設計的S312、02S404標準圖集制造的。柔性防水套管穿墻處之墻壁，如遇非混凝土時應改用混凝土墻壁，需要將套管一次凝固于墻內;柔性防水套管施廣泛用于建筑、化工、鋼鐵、自來水、污水處理等單位。施工準備→下料制作(包括擋圈的制作)→除銹、防腐→安裝定位(按設計要求的幾何尺寸，找準位置，準確定位)→固定套管并堵好套管→安裝管道→管道與套管之間的縫隙處理。

在施工中要注意：防水套管的安裝位置應盡量避開沉降縫、伸縮縫或兩個較近距離的建筑物;套管穿墻處如遇非混凝土墻壁時，應局部改用混凝土墻壁，其澆筑范圍應比翼環直徑大200mm，而且需要將套管一次澆筑在墻內;高官穿墻處混凝土墻厚不應小于300mm，否則應使墻壁一般加厚或兩邊加厚，加厚部分的直徑至少應比翼環直徑大200mm。

3、防水套管制作

給排水防水套管施工前，施工人員應該認真熟悉圖紙，熟悉與防水套管施工相關的規范，適時組織建設單位、設計單位和監理單位進行圖紙會審工作，在施工前發現圖紙中的問題，項目管理人員要及時組織編寫施工方案，保證所有的施工嚴格按照施工方案進行，合理組織施工人員進場，進行相關施工的操作人員應該持有相應的施工資格證書。

防水套管制作過程中，要嚴格按照下料表制作，保證防水套管的規格、尺寸、長度和型號以及防水翼環、法蘭壓蓋的直徑、厚度滿足設計要求;要嚴格控制防水翼環的焊接質量，保證不出現漏焊，或針眼孔洞等質量問題;在套管和防水翼環制作完成后，需要對其做除銹和防腐處理;在制作完成后，需要檢查柔性防水套管內擋圈的制作質量，保證擋圈的尺寸、規格等均符合規范和設計要求。

4、防水套管的安裝

在防水套管安裝過程中，施工人員一定要按照圖紙嚴格進行施工，保證防水套管的坐標、標高安裝準確，防水套管一旦安裝出現問題，將直接影響到的防滲漏性能。在混凝土澆筑時，一并將防水套管澆筑在其內。

5、縫隙處理

在管道穿越套管時，需要做好縫隙填料，一般采用油麻填充，填充完畢后，需要懂捻鑿填打密實，當油麻的直徑為1.5倍的接口環向間隙時，填打油麻時，后兩面同時填打;在澆搗混凝土時，選用石棉水泥，其配合比要滿足規范要求，且攪拌均勻，保證攪拌好的水泥在初凝完成前使用完;水池上的防水套管，其迎水面嵌填無毒密封膏，嵌填前應清除縫內銹蝕、漆皮及污物，保證嵌填部位的清潔;當管道穿越套管時，其環向間隙應均勻，柔性防水套管法蘭和法蘭壓蓋軸線應同心。

三、結束語

?綜上所述，隨著我國經濟快速發展，各個城市都在修建高層或超高層建筑，為了提高這些建筑的利用空間，設計人員會將管道干管、水池、水泵房集中設置在地下室，此時會出現管道穿越樓面屋面以及各種墻面的情況，這就需要設計人員做好地下室外墻的防水套管的安裝和套管與管道之間的縫隙處理。如果處理的不夠好，就會造成建筑物外觀的破壞，同時會引起管道的滲水。而防水套管能有效的預防滲漏現象的發生，因此在建筑給排水工程中被廣泛的應用。
